纳祥科技带SPI接口的独立CAN控制器NX8615，替代MCP2515用于汽车
-
超级管理员
- 2025-06-18 10:36:10
- 超级管理员
CAN（控制器局域网络）是专为汽车电子设计的串行通信协议，具备强抗干扰、实时可靠特性，支持10kbps -1Mbps速率及多种拓扑，适应严苛电磁环境。
而NX8615，正是纳祥科技一款带有 SPI 接口的独立局域网(CAN)控制器，主要应用在汽车和工中进行数据接收和传输，能够发送和接收标准帧扩展帧及远程帧。
（一）芯片概述
NX8615 具有 2 个接收掩码和 6 个接收过滤寄存器，用于过滤掉不需要的消息，从而减少了主机MCU 的负载。NX8615与 MCU的连接是通过工业标准 SPI 接口来实现的。
NX8615支持带SPI接口汽车CAN总线控制器芯片性能，可以国产替代兼容MCP2515、MCP2515-I/ST 。

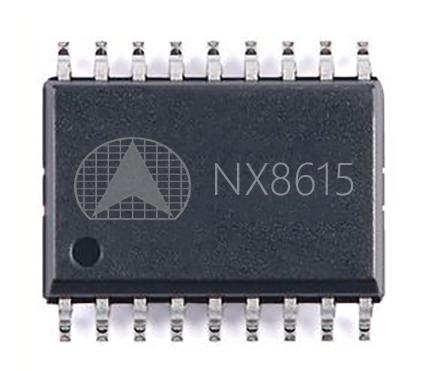

▲NX8615芯片主图
（二）NX8615主要特性
NX8615的主要特性如下所示：
① 适用 CAN2.0B 1.0Mb/s 的速度
● 0-8 字节长度数据场
● 支持标准帧扩展帧和远程帧
② 接收缓存、掩码与过滤码
● 两个带有存储优先级的接收缓存器
● 6 个 29 位过滤码
● 2 个 29 位掩码
③ 采用前两个字节的数据进行报文过滤
④ 三个带有发送优先级和取消发送机制的发送缓存器
⑤ 高速 SPI 接口(10MHz)
● SPI0.0 和 1.1 模式
⑥ 单次传输模式确保报文只发送一次
⑦ 可编程的时钟预分频引脚
⑧ 帧起始引脚可检测帧起始信号
⑨ 带有中断使能的中断输出引脚
⑩ 低功耗的 CMOS 工艺
● 工艺从 2.7-5.5V
● 5mA 的动态电流(典型情况下)
● 1μA 的静态电流(典型情况下)
⑪ 支持温度范围
● 工业：-40°C 至+85°C

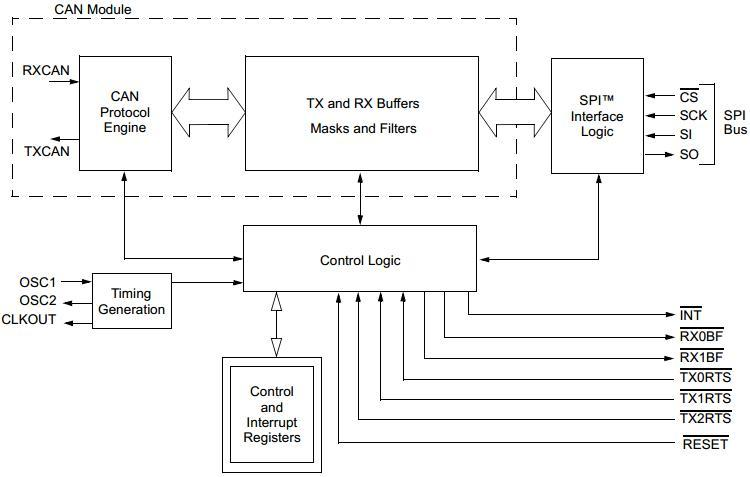

▲NX8615模块框图
（三）芯片亮点
NX8615具备高可靠性、高实时性、低功耗、低成本等优势，可适应不同应用需求。
① 低功耗
NX8615采用低功耗的 CMOS 工艺，工作电源电压范围为2.7-5.5V，动态电流为5mA(典型情况下)，静态电流为1μA(典型情况下)，可降低系统的整体功耗，延长设备寿命，提高能效。
② 高实时性
NX8615适用 CAN2.0B 1.0Mb/s 的速度，扩展帧格式提供了更大的地址空间，可以支持更多的节点、更高的传输速率和更大的地址空间，非常适合汽车的复杂场景应用。
③ 高兼容性
NX8615支持带SPI接口汽车CAN总线控制器芯片性能，直接与许多微控制器上串行外围接口（SPI）进行通讯，并支持 SPI0.0 和 1.1 模式，满足不同应用场景需求。

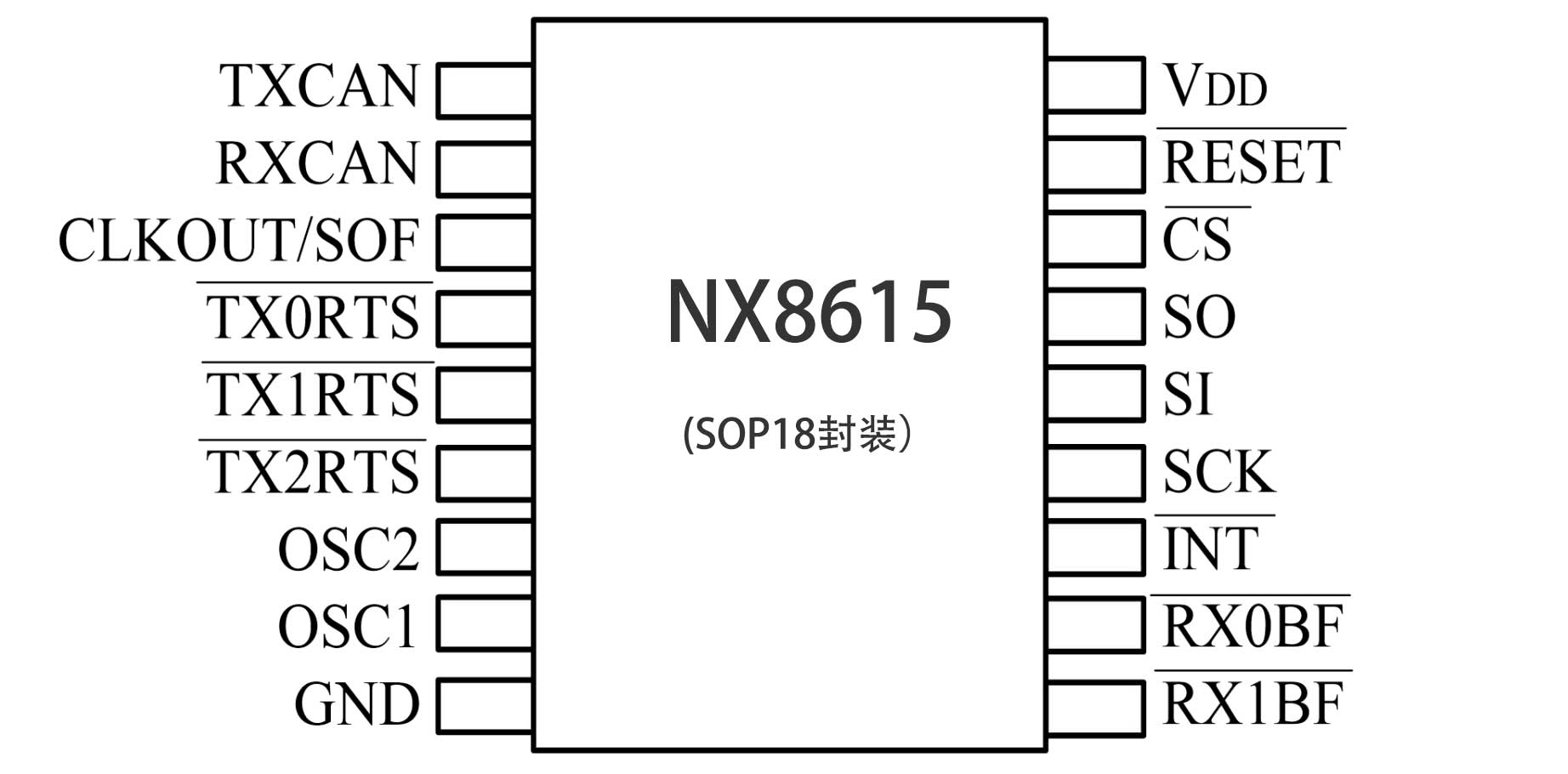

▲NX8615引脚分布图
（四）应用领域
目前，NX8615被广泛应用在带SPI接口汽车、CAN总线控制器等，为该领域发展提供了技术支持。
