我的“十五五”转型路|维信诺：以ViP技术突破重塑中国显示产业新格局

写在前面：在“十五五”规划谋篇布局、推动高质量发展的关键阶段，企业如何通过技术突破及转型升级“服务国家战略、赋能实体经济、引领产业创新”成为时代命题。

为此，金融界特别推出“聚焦高质量发展，共绘十五五新蓝图”系列策划，旨在通过“政策引导+企业实践+专家解读”三维联动，打造具有前瞻性、实践性、影响力的“十五五”主题内容体系，助力企业把握政策机遇、展示转型成果、促进跨界合作，推动产业链、创新链、资金链深度融合。

本文为该系列的第一篇，展现了新型显示领域代表企业维信诺以技术自立突破“卡脖子”环节，实现从工艺创新到重构产业生态的转型实践。维信诺所属的“计算机、通信和其他电子设备制造业”，是“十五五”规划重点支持的产业范畴。其发展路径不仅响应了国家培育壮大新兴产业、提升产业链韧性与安全水平的战略部署，更在柔性显示等关键技术领域实现自主创新，助力我国在全球价值链中向上攀升。在政策红利持续释放的背景下，维信诺有望进一步受益于财税、基金等支持机制，加大研发，提升产能，为科技类企业实现自主可控、践行国家战略提供可参考的范本。

在“十五五”规划谋篇布局的关键时期，我国高科技产业正从规模扩张迈向质量跃升，迫切需要在关键核心技术上实现自主可控、引领突破。

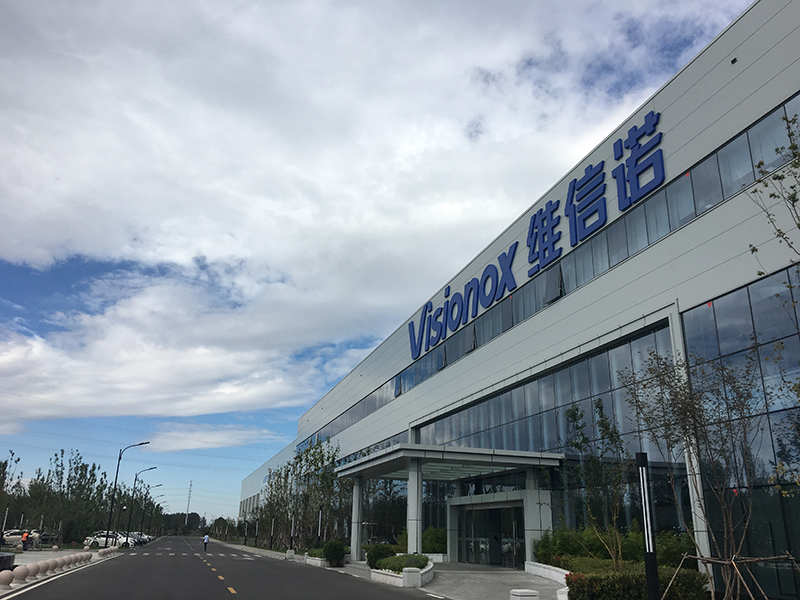

作为我国新型显示领域的代表企业，维信诺（Visionox）以自研的ViP（维信诺智能像素化技术Visionox intelligent Pixelization）技术为支点，不仅打破了传统AMOLED制造路径的长期桎梏，更在全球显示产业变革中抢得先机，为中国从“显示大国”迈向“显示强国”提供了有力支撑。

突破FMM桎梏：以ViP技术实现性能“倍数级增长”

长期以来，全球AMOLED产业高度依赖精细金属掩模版（FMM）蒸镀工艺。这一技术路线不仅材料利用率低（普遍低于30%），且受限于FMM在大尺寸基板上的形变问题，难以向高世代线延伸，严重制约了OLED在中大尺寸领域的规模化应用。更为关键的是，FMM核心技术和产能长期被海外企业垄断，构成我国显示产业链的“卡脖子”环节。

面对这一困局，维信诺于2023年5月正式推出ViP技术，开创性地将半导体光刻工艺引入AMOLED像素图形化制造，实现了对FMM蒸镀路线的根本性颠覆。ViP技术通过曝光与刻蚀精准形成红、绿、蓝子像素，彻底摆脱了对FMM的依赖。这一变革不仅规避了海外企业在FMM领域的技术封锁，更在工艺精度、生产效率和产品性能上实现了全面跃升。

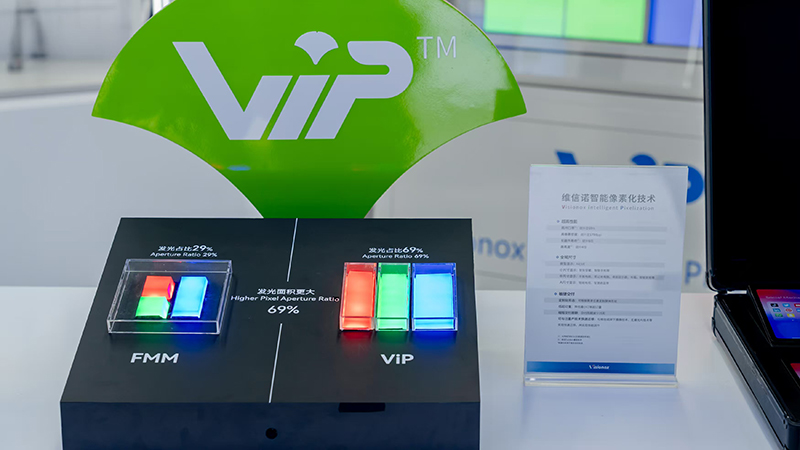

技术突破的核心价值在于其带来的性能“倍数级增长”。传统FMM AMOLED 的加工精度普遍不到800ppi，而ViP技术（经测算）可实现高达1700ppi的像素密度，这为AR/VR等近眼显示设备突破“纱窗效应”提供了终极解决方案。同时，ViP技术将有效发光面积（开口率）从传统AMOLED的约29%大幅提升至69%，结合Tandem叠层器件结构，使面板在亮度或寿命上获得数量级提升——可实现常规FMM AMOLED 4倍的峰值亮度或6倍的使用寿命，且两项优势可根据终端需求灵活取舍。

重塑产业生态：从技术突破到战略破局

量产化进程的稳步推进，是ViP技术从实验室走向产业化的关键验证。2023年12月15日，维信诺ViP AMOLED量产项目首片模组成功点亮，标志着无FMM光刻技术路线首次实现技术可行性落地。2025年10月，全球首条搭载ViP技术的G8.6代AMOLED生产线在合肥顺利全面封顶。

ViP技术的深远影响更体现在其重构了整个产业生态。传统OLED工厂受制于FMM定制周期长、成本高等问题，而ViP技术凭借光刻工艺的设计自由度，使单一工厂可灵活生产从1英寸智能穿戴到4X英寸车载显示的全尺寸产品，显著提升了产线利用率和运营弹性。

更为深远的影响是，ViP技术有望打破基于FMM的全球专利壁垒。长期以来，海外企业凭借FMM相关专利构筑了严密的技术护城河。ViP作为全新技术路径，突破了原有知识产权体系，为我国显示产业赢得了战略主动。

面向“十五五”，ViP技术将成为推动“AMOLED+”全场景应用时代的核心引擎。随着G8.6代AMOLED生产线加速推进，ViP技术有望在“十五五”期间实现大规模商业化，助力我国在高端显示领域实现从“跟跑”到“并跑”再到“领跑”的历史性跨越。

维信诺ViP技术的突破，不仅是一项工艺创新，更是一次产业范式的重构。它用中国智慧破解了全球显示产业的共性难题，彰显了我国科技企业在全球价值链中攀升的决心与能力。在“十五五”高质量发展的新征程上，这样的核心技术突破，正是中国智造迈向全球中高端的坚实基石。
